Datumovky - na plasty

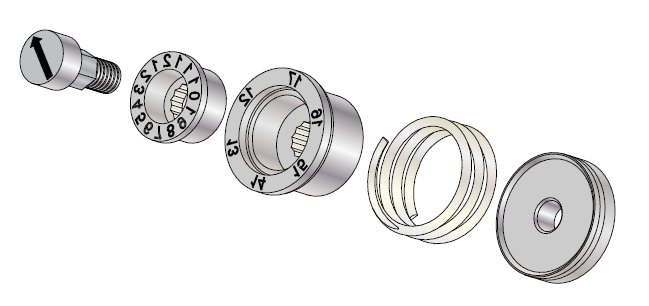

 Datumovky (patentováno)

Díky použitému materiálu AISI 420 se zvýšeným obsahem Cr lze garantovat dlouhou životnost.

---

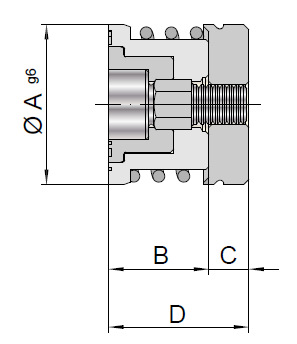

Kompletní datumovky

DA-MFA	DA-MF	DA-AF







A	B	C	D
6	7	3	10
8	8	4	12
10	10	4	14
12	10	4	14
16	10	4	14







 3D modely ke stažení zde (ve formátu *.STEP)

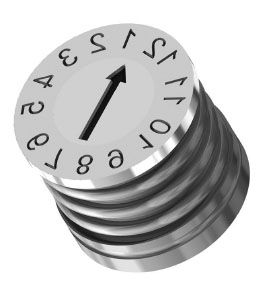

DATUMOVKA MĚSÍC => ROK; kód: DA-MFA#,objednávejte ZDE (do objednávky uveďte, jaký rok má být u šipky zobrazen)

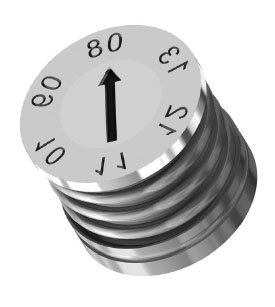

DATUMOVKA ROK =>; kód: DA-AF#, objednávejte ZDE (do objednávky uveďte, jaké roky mají být na okruží zobrazeny)

---

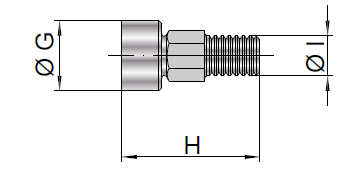

 Výměnný střed datumovky

ID-F	ID-FA



G	H	I
3,8	10	M2,5
5	12	M3
6	14	M3
7	14	M4
9	14	M4

VÝMĚNNÝ STŘED DATUMOVKY ŠIPKA; kód: ID-F#, objednávejte ZDE
VÝMĚNNÝ STŘED DATUMOVKY ŠIPKA ROK; kód: ID-FA#, objednávejte ZDE (do objednávky uveďte, jaký rok má být u šipky zobrazen)

---

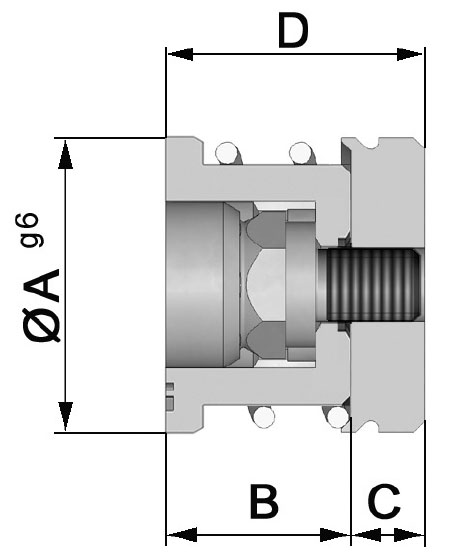

Kompletní datumovky - každodenní

DA-GF





A	B	C	D
10	10	4	14
12	10	4	14
16	10	4	14











KOMPLETNÍ DATUMOVKA KAŽDODENNÍ; kód: DA-GF#, objednávejte ZDE

---

Výměnný střed datumovky - každodenní

ID-FG



G	H	I
6	14	M3x0,35
7	14	M4x0,35
9	14	M4x0,35







VÝMĚNNÝ STŘED DATUMOVKY DENNÍ; kód: ID-FG#, objednávejte ZDE

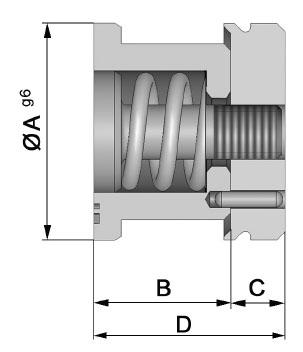

Komplexní datumovky

DAU	DAU-D	IDAU-F





A B D 8 8 12 10 10 14 12 10 14 16 10 1

G H I 3,8 12 M2,5 4,8 14 M3 5,8 14 M4 7 14 M4



---

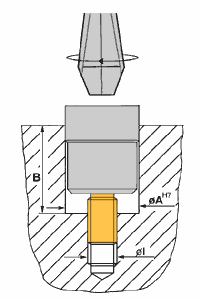

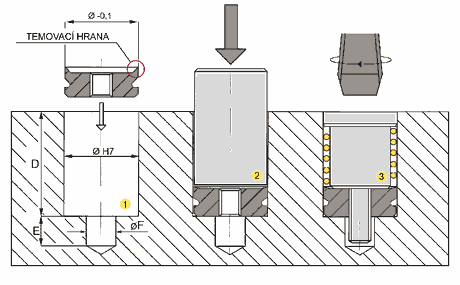

Montáž datumovek pomocí závitové vložky

---

Postup pří použití:

1. Vložte závitovou vložku deformovatelným lemem směrem vzhůru (obr. 1)
2. Vložte razník téhož průměru a roztemujte vložku (obr. 2). Přitom není důležité, je-li lem kompletně roztemovaný, protože datumovka nedosedá na tento okraj.(viz. obr. 3)
3. Vložit datumovku a zašroubovat ji šroubovákem přes šipku.
