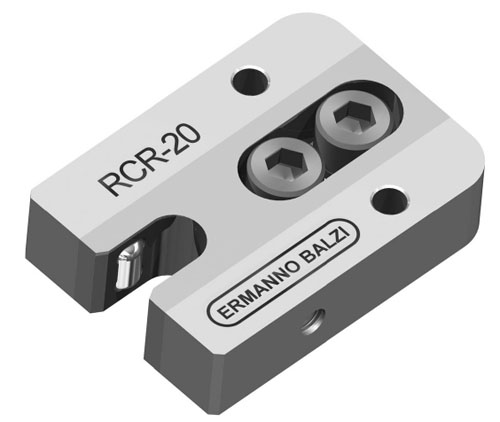

Držák čelistí
Držák čelistí
Stavitelný držák
Při použití šroubů s roztečí E/1 lze držák polohovat v rozsahu míry X. V tomto případě se doporučuje použít pro nastavení držáku alespoň jeden polohovací kolík, který umožní dodržet danou polohu i při demontáži.
Pevný držák
Při použití šroubů s roztečí E/2 je držák uchycen bez možností posunutí.
CHARAKTERISTIKA
- možnost nastavení
- možnost vyššího zatížení skládáním přidržovačů
- nedochází k opotřebení (zaručuje použití jehel)
- krytý mechanismus držáku

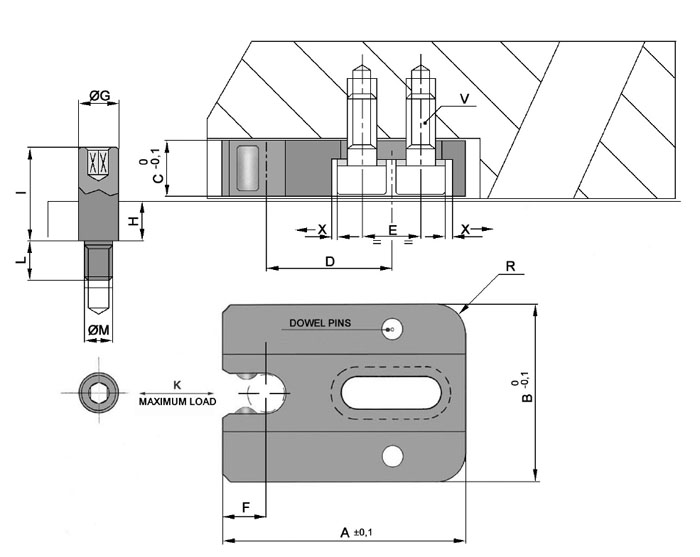

| Objednací kód | A | B | C | D | E/1 | E/2 | F | G | H | I | L | M | V | X | R | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCR-10 | 38 | 24 | 10 | 18,5 | 10 | 12 | 7,5 | 6 | 6 | 15 | 6 | M5 | M5x15 | 1 | 4 | 10kg |
| RCR-20 | 50 | 36 | 12 | 25,5 | 12 | 15 | 9 | 8 | 8 | 19 | 8 | M6 | M6x15 | 1,5 | 6 | 20kg |
| RCR-40 | 64 | 46 | 16 | 33 | 15 | 19 | 12 | 12 | 8 | 23 | 10 | M10 | M8x20 | 2 | 8 | 40kg |
3D modely ke stažení (ve formátu *.stp)

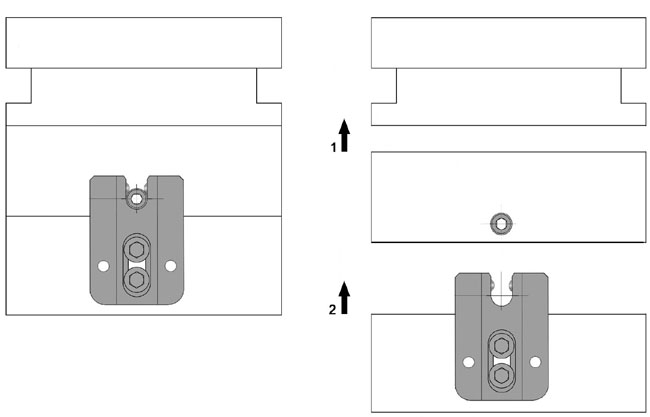

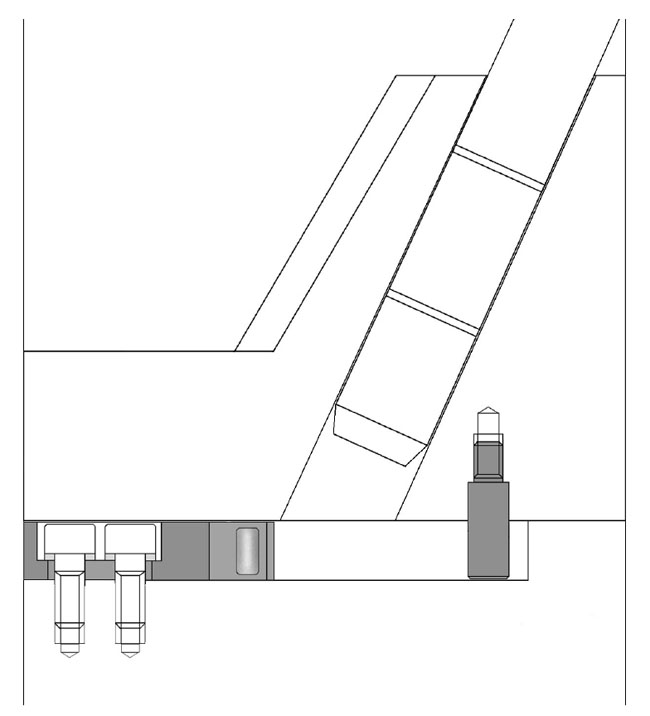

Ukázka použití
