Lamelární systém odvzdušnění ISGL
Poznámky k aplikaci

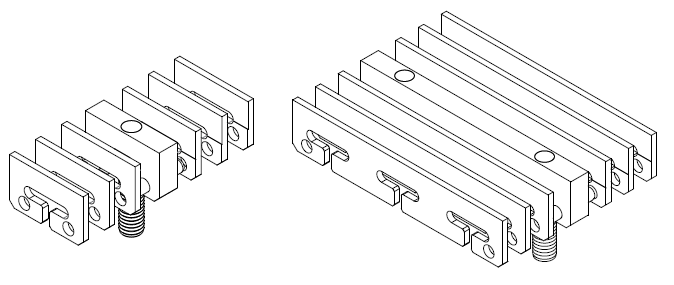

V případě aplikace s jedním středovým členem uprostřed sestavy se doporučuje použít maximálně 10 postranních lamel. Každá sestava musí obsahovat středový člen a alespoň jednu lamelu na kžadé straně.

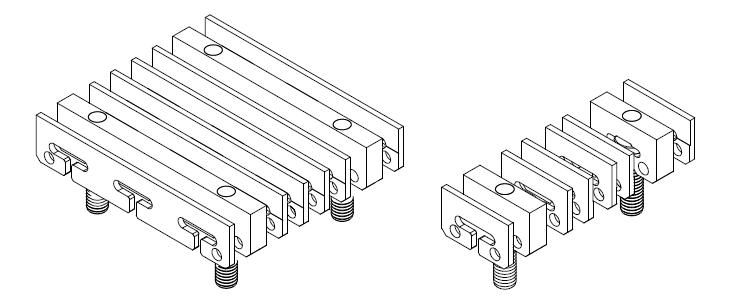

Pokud aplikace zahrnuje dva středové členy, doporučujeme použít maximálně 30 lamel. Opět je třeba umístit alespoň 1 lamelu z každé vnější strany sestavy.

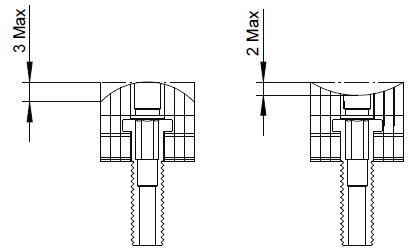

Zaoblení hran sedla by nemělo přesáhnout 2,5 mm, abychom se při montáži vyhnuli kolizi se zaoblením na vnější lamele vložky.
Šroub pro uchycení slouží také k vyjímání.

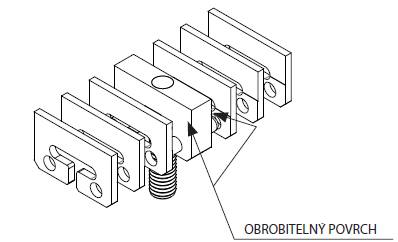

Vložku lze opracovat podle tvaru formy. Po opracování je zapotřebí vložku rozebrat a vyčistit ji, aby byl zajištěn volný průchod vzduchu.

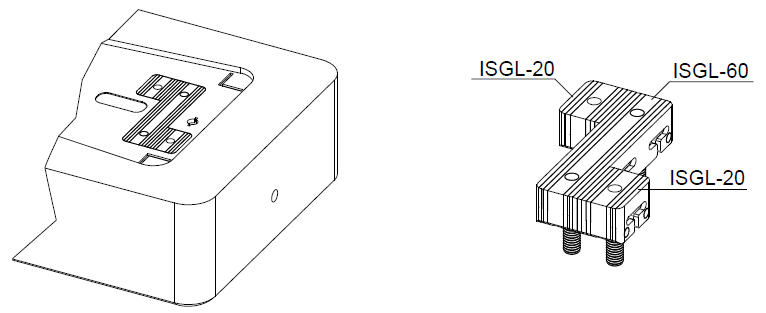

Rozměr složené vložky je dán součtem rozměrů a tolerancí jednotlivých lamel. Pro zajištění správného uložení se doporučuje změřit rozměr složené vložky a případně jej změnit obroušením ploch středové části.

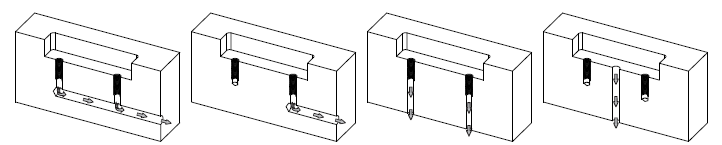

Díky geometrii odvzdušňovacího systému je vzduch z formy odváděn jedním společným otvorem. Lze proto vyvést několik odvzdušňovacích vložek do jediného výstupního otvoru umístěného do nejvhodnějšího bodu.
