Podkladové bloky a polopříruby

Podkladové bloky a polopříruby

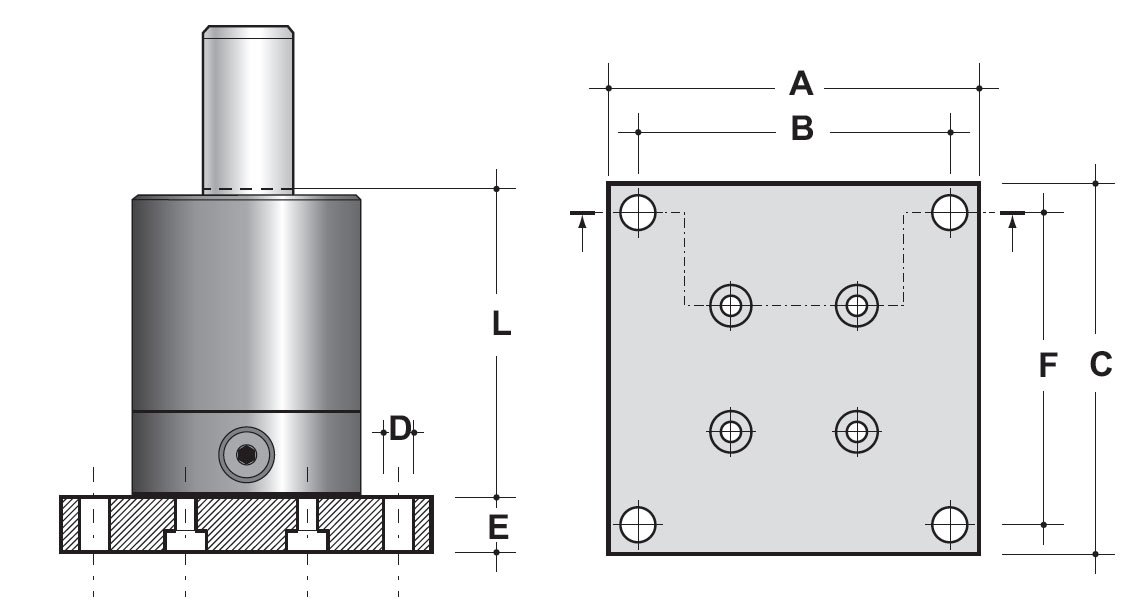

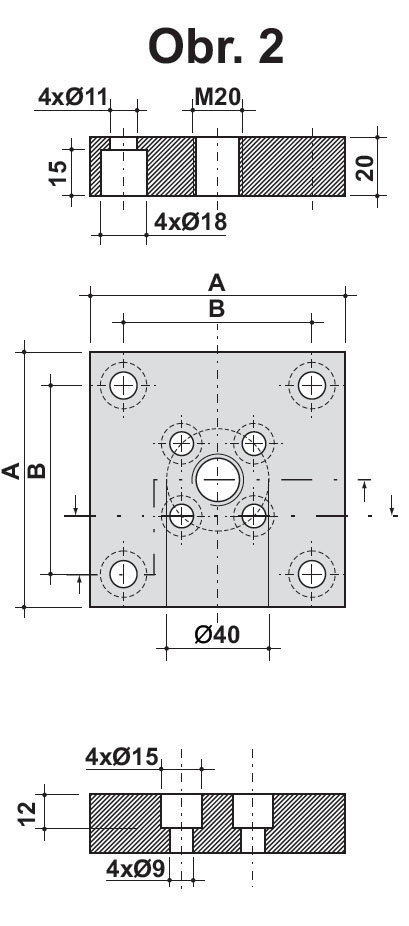

Podkladové bloky (základny) pro upevnění pružin

MODELA
mm		B
mm		C
mm		D
mm		E
mm		F
mm		pro pružinu
FBC50 70 50 70 9 16 50 CS
63 90 68 90 11 20 68 C
75 90 68 90 11 20 68 CSM
95 110 90 110 11 20 90 TOP
120 125 100 125 11 20 100 SML

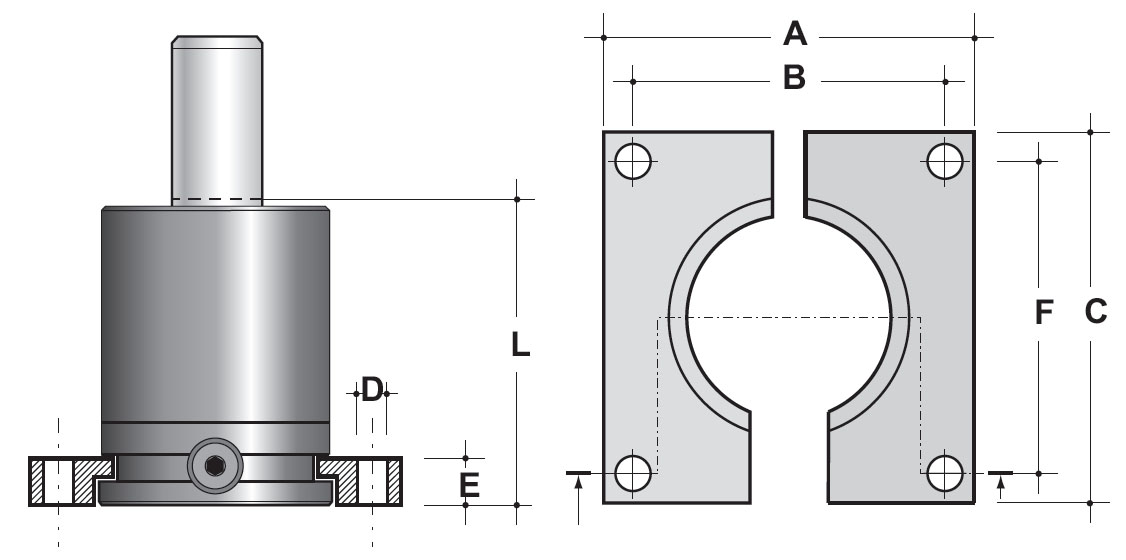

Polopříruby (objímky) pro utažení pružin

MODELA
mm		B
mm		C
mm		D
mm		E
mm		F
mm		pro pružinu
FBC50 75 56,5 75 13 12 56,5 CS
63 100 73,5 100 13 12 73,5 C
75 100 73,5 100 13 12 73,5 CSM
95 120 92 120 18 12 92 TOP
120 140 109,5 140 18 12 109,5 SML

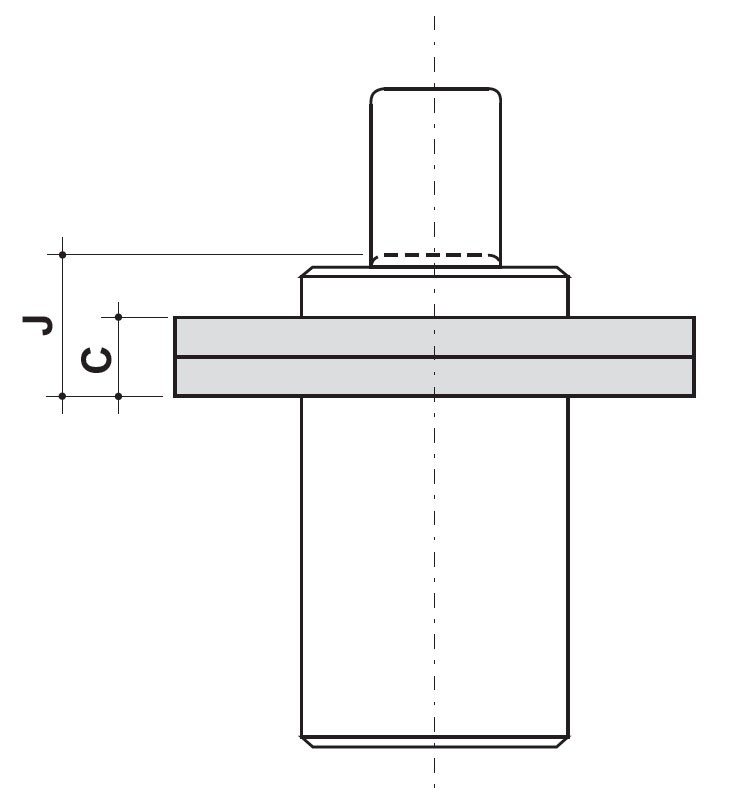

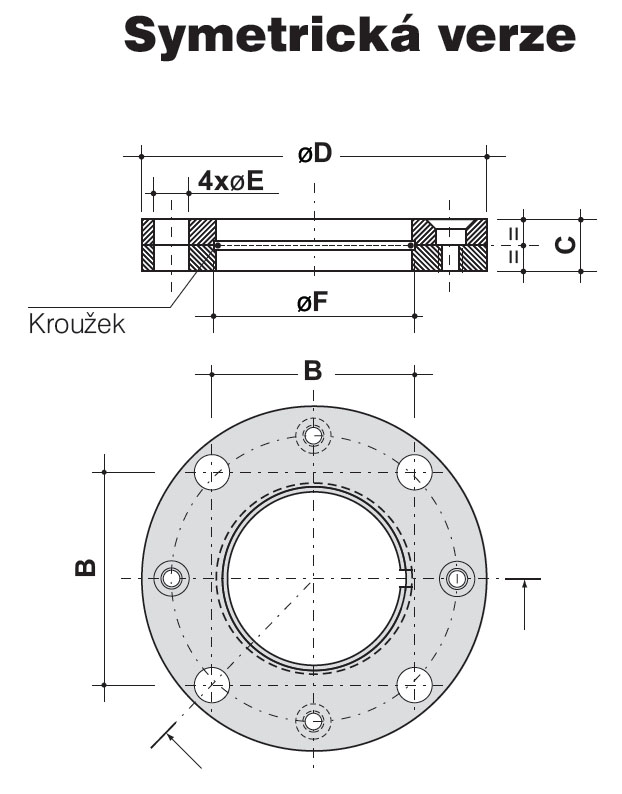

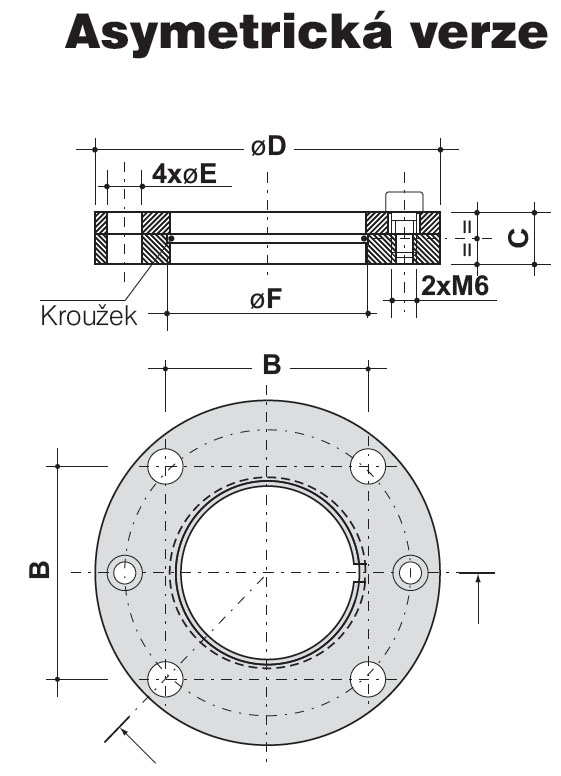

Věncová příruba

PRUŽINAMODELB
mm		C
mm		D
mm		E
mm		F
mm		kroužek
mm		J
mm
CISO 32 FRCISO32 35 9 60 6,6 34 2 17
38 38 40 9 68 6,6 40 2 17
45 45 50 13 86 9 47 2 23
50 50 56,5 13 95 9 54 4 24
75 75 73,5 16 122 11 80 5 29
95 95 92 18 150 13,5 100 5 33
120 120 109,5 21 175 13,5 125 5 36
150 150 138 27 220 17,5 155 5 41

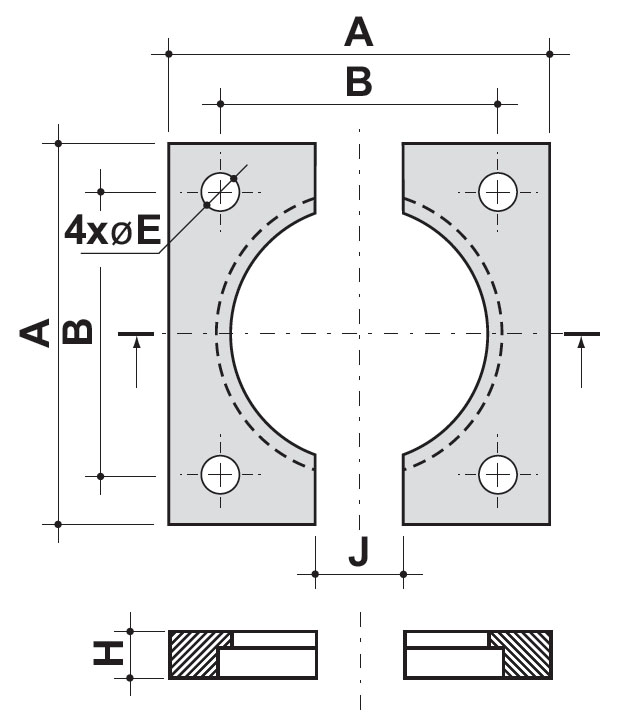

Polopříruby (objímky) pro utažení pružin

PRUŽINAMODELA
mm		B
mm		E
mm		H
mm		J
mm
CISO 32 FRCISO32 50 35 6,6 7 5
38 38 55 40 6,6 7 5
45 45 70 50 9 7 20
50 50 75 56,5 9 12 24
75 75 100 73,5 11 12 24
95 95 120 92 13,5 12 24
120 120 140 109,5 13,5 12 24
150 150 190 138 17,5 12 24

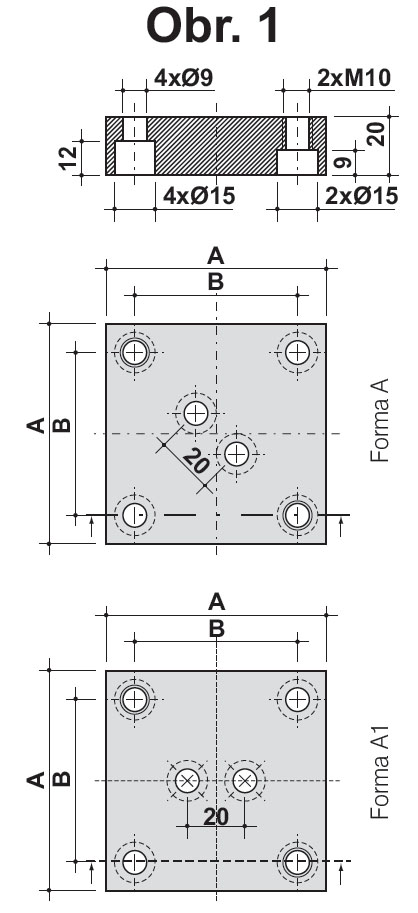

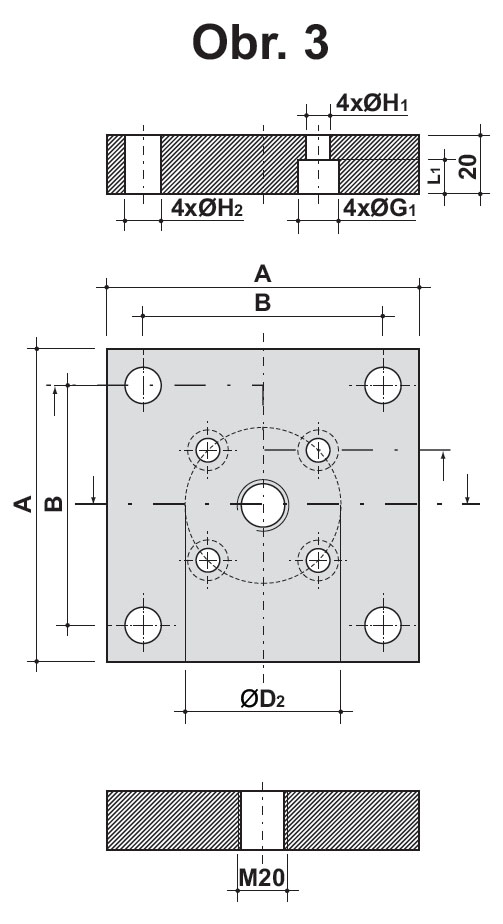

Podkladové bloky (základny) pro upevnění pružin

PRUŽINAMODELA
mm		B
mm		G1
mm		H1
mm		L1
mm		H2
mm		D2
mm
CISO 45 FRCISO45 70 50 - - - - -
50 50 75 56,5 - - - - -
75 75 100 73,5 - - - - -
95 95 120 92 15 9 12 13,5 60
120 120
 140 109,5 18 11 15 13,5 80
150  150 150 138 18 11 15 13,5 100

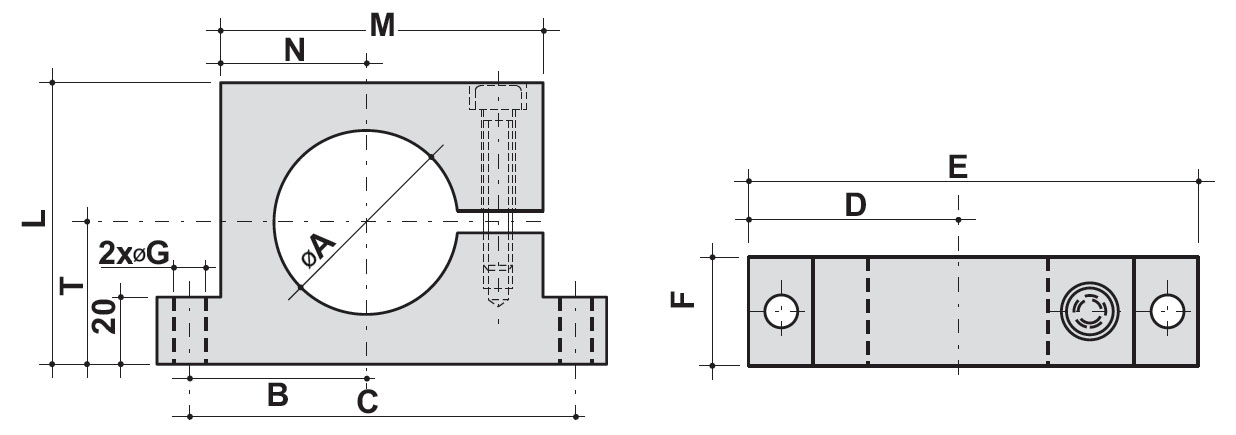

Přední podpěry

PRUŽINAMODELA
mm		B
mm		C
mm		D
mm		E
mm		F
mm		G
mm		L
mm		M
mm		N
mm		T
mm
CISO 32 FRCISO32 32 31 72 40 90 25 8,5 45 54 22 22,5
38 38 38 34 77 42 95 25 8,5 55 59 25 27,5
45 45 45 37 82 46 100 25 8,5 60 64 28 30
50 50 50 50 110 60 130 30 9 80 90 40 40
75 75 75 63,5 137 75 160 30 11 105 115 52,5 52,5
95 95 95 80 170 92,5 195 30 13,5 125 145 67,5 62,5
120 120 120 92,5 195 105 220 30 13,5 148 165 77,5 74
150 150 150 110 230 125 260 30 13,5 200 200 95 100
