Úvod

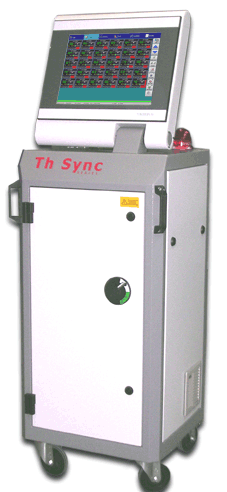

Nová řídící jednotka Thermoplay THSync je zařízení pro správu výrobních procesů probíhajících při vysokých teplotách. Jednotka zabezpečuje optimalizované řízení několika zón a umožňuje ukládání zvolených parametrů a provozních dat. Přístroj Thermoplay THSync spojuje všechny výhody klasické řídící jednotky single loop s integrovaným procesorem a upraveným signálem čidla s výhodami pokročilého řídícího softwaru na platformě Windows®. Základem hardware je průmyslový počítač s dotykovou TFT 15” obrazovkou.

Přehled funkcí

Nastavení prostředí je jednoduché a lze jej použít pro samostatnou zónu nebo skupinu. Speciální funkce umožňuje v jakémkoliv provozním režimu rychlé uložení a opětovné vyvolání všech zvolených parametrů, základních dat a údajů o průběhu produkce i systémových výstrah. Grafy se záznamy sledovaných teplot a referenčních bodů pro všechny zóny lze zobrazit v režimu reálného času nebo archivu. Snadné a spolehlivé nastavení přístupového hesla s rozlišením přístupových práv zabraňuje zneužití nepovolanými osobami. Systém umožňuje automatickou signalizaci poruchy teplotního čidla; příslušná zóna následně přechází z automatického režimu na manuální cyklus při dodržení průměrného výkonu ostatních zón s analogickým teplotním režimem. Funkce synchronního přírůstku teploty ve fázi náběhu na provozní teplotu eliminuje rozdíly teplot mezi různými zónami. Díky funkci SMART, jež umožňuje optimalizovat automatickou aktivaci řídícího systému, není třeba opětovně provádět nastavení kontrolních parametrů, a to ani v případě podstatných změn teplotních charakteristik zatížení. Řídící jednotka podporuje zvýšení počtu kontrolovaných zón a umožňuje jejich připojení ke stejnému řídícímu rozhraní; v případě potřeby dálkového řízení výroby nebo technické pomoci lze přístroj připojit k počítačové síti. Těleso jednotky je robustní konstrukce s ochranou proti působení prachu a vody (IP54).

Možnost synchronní kontroly 36 zón
Speciální obrazovka Synoptiq
Možnost nastavení parametrů pro každou zónu
Režim reálného času a archivu
Funkce zobrazení a ukládání systémových výstrah

Technický popis

Napájení: 380/240 start/delta 3 fáze 50/60 Hz
Ustálení napětí: ± 20% (hodnota kolísání napětí)
Jednotka SSR: 30 A (na přání lze zvýšit), k upevnění na kolejničky DIN
Ochrana proti nadproudu: vysokorychlostní pojistka – tavný článek
Regulační rozsah: dle měřícího rozsahu čidla
Konektory topení/čidel: Harting, typ HAN E nebo ekvivalentní (HSB6 pro hodnotu 30 A)
Teplotní stupnice: Celsius, Fahrenheit

Počítač: průmyslový, CPU Intel Pentium III 1,4 GHz, Hard disk: 40 GB, 2 ports USB 2.0,
Ethernet ovladač 10/100 Base-TX,1 RS485 rozhraní, 2 RS232 rozhraní pro externí klávesnici a myš
Provozní teplota: 0 - 50°C
Rozhraní: plochá dotyková obrazovka s vysokým stupněm jasu TFT 15”
Ochrana: IP54

Řídící jednotka THRFS single loop

Řídící jednotka teploty THRFS je sestavena ze systému single loop s nastavitelným uchycením (DIN kolejničky) a vybavena ovladačem RS485. Osm led kontrolek umožňuje optickou kontrolu funkce systému. Vybavení přípojkami, kabely a konektory usnadňuje všechna klasická připojení; jednotku tak lze snadno vyměnit.
