Rovné přepážky chlazení - vnější

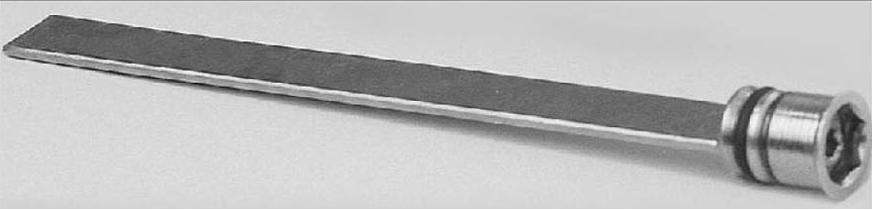

Rovné přepážky chlazení - vnější
- systém rychlé montáže a demontáže (patentováno)
- od průměru otvoru 8 mm
- do délek 600 mm
Charakteristika
- Rychlost vytvoření otvoru (jakýmkoliv vrtákem)

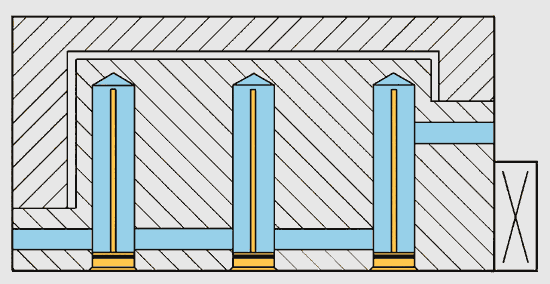

- Rychlost montáže a demontáže přepážek pro usměrnění toku
- Uvolnění poloh pro vstupní a výstupní otvory v různých úrovních
- Provedení s O-kroužkem z VITONu pro použití i při vyšších teplotách
Standard

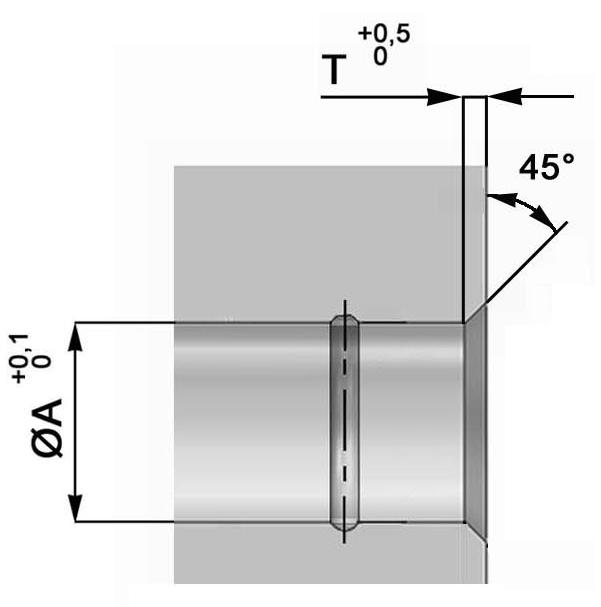

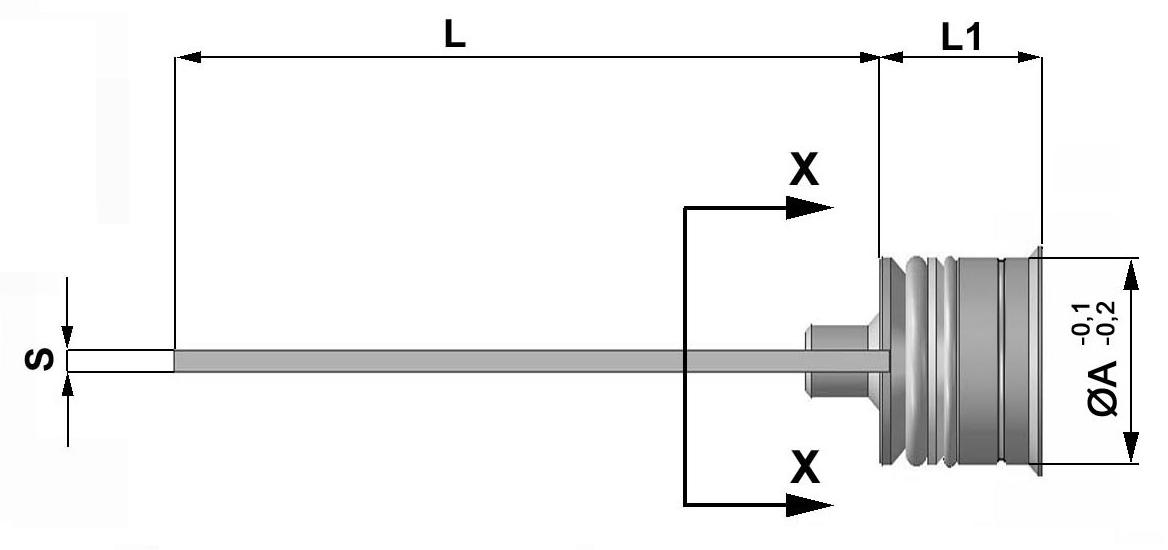

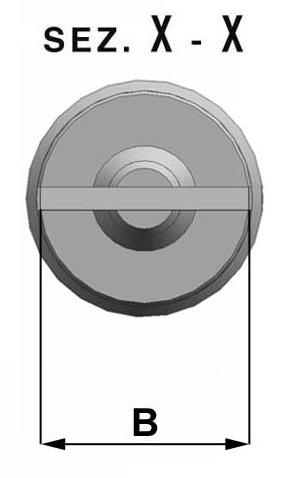

| Označení | ØA | T | S | B | L1 | L | ||
|---|---|---|---|---|---|---|---|---|
| RL-6 | 6,5 | 1 | 1 | 6 | 7 | 100 | 200 | 300 |
| RL-8 | 8,5 | 1 | 1 | 8 | 9,5 | 100 | 200 | 300 |
| RL-10 | 10,5 | 1 | 1 | 10 | 12,5 | 100 | 200 | 300 |
| RL-12 | 12,5 | 1 | 1 | 12 | 12,5 | 100 | 200 | 300 |
| RL-14 | 14,5 | 1 | 1 | 14 | 12,5 | 100 | 200 | 300 |
Objednací kód: Označení x L (např.: RL-10x100)
3D modely ke stažení (ve formátu *.stp)
Série F
| Označení | ØA | T | S | B | L1 | L | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| RL-6F | 6 | 1 | 1 | 6 | 7 | 100 | 200 | 300 | - | |
| RL-8F | 8 | 1 | 1 | 8 | 9,5 | 100 | 200 | 300 | - | |
| RL-10F | 10 | 1 | 1 | 10 | 12,5 | 100 | 200 | 300 | - | |
| RL-12F | 12 | 1 | 1 | 12 | 12,5 | 100 | 200 | 300 | - | |
| RL-14F | 14 | 1 | 1 | 14 | 12,5 | 100 | 200 | 300 | - | |
| RL-16F | 16 | 1,2 | 1 | 15,5 | 16 | 14 | 150 | 300 | 450 | 600 |
| RL-20F | 20 | 1,2 | 1 | 19,5 | 20 | 14 | 150 | 300 | 450 | 600 |
| RL-25F | 25 | 1,2 | 1 | 24,5 | 25 | 14 | 150 | 300 | 450 | 600 |
Objednací kód: Označení x L (např.: RL-10Fx100)
3D modely ke stažení (ve formátu *.stp)
