Rychlospojky
Rychlospojky
Charakteristika
- rychlost vytvoření sedla (drážka uchycení múže být vytvořena standardním zápichovým nožem
- malé základní rozměry
- o-kroužek z VITONu ve standardu pro použití při vyšších teplotách
Při nutnosti sundání rychlospojek možnost uzavření chladících okruhů pomocí bezzávitových zátek řady TR-F!
3D modely ke stažení zde (ve formátu *.STEP)

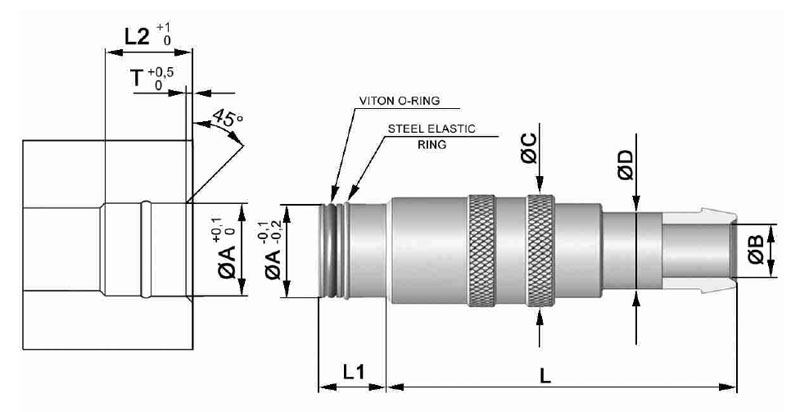

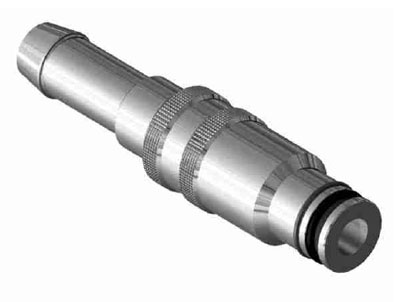

Objednací kód - AR-ØA
| Objednací kód | ØA | ØB | ØC | T | L | L1 | L2 |
|---|---|---|---|---|---|---|---|
| AR-12 | 12 | 6 | 16 | 1 | 57 | 12 | 14 |
| AR-16 | 16 | 9 | 19 | 1,2 | 60 | 12,5 | 15 |
| AR-20 | 20 | 13 | 24 | 1,2 | 68 | 13,5 | 16,5 |
| Objednací kód | ØF | L |
|---|---|---|
| AR-12-1/8" | 1/8" | 37 |
| AR-16-1/4" | 1/4" | 40 |
| AR-20-1/2" | 1/2" | 50 |

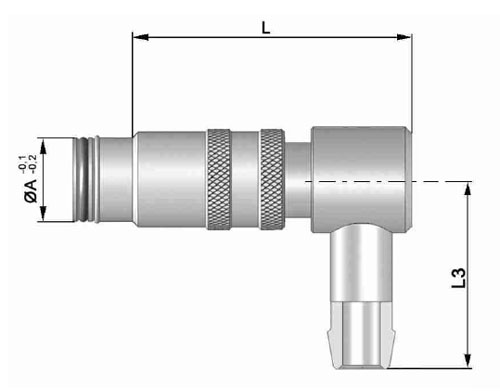

| Objednací kód | L | L3 |
|---|---|---|
| AR-12-90 | 47 | 30 |
| AR-16-90 | 55 | 30 |
| AR-20-90 | 61 | 42 |
| Objednací kód | L |
|---|---|
| AR-12-45 | 40 |
| AR-16-45 | 46 |
| AR-20-45 | 56 |

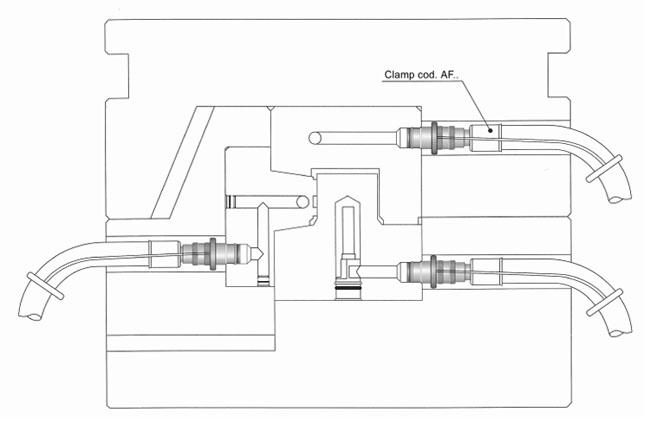

Ukázka použití rychlospojek
Stranové rychlospojky s kolínkem a polohováním
| Objednací kód | ØA | ØB | ØC | CH | L | L1 | L2 | T |
|---|---|---|---|---|---|---|---|---|
| PT10 | 10 | 5 | 8 | 11 | 20 | 10 | 28,5 | 1 |
| PT12 | 12 | 6 | 10 | 13 | 22 | 11 | 32 | 1 |
| PT16 | 16 | 9 | 12 | 17 | 24 | 11 | 37,5 | 1,2 |
| PT20 | 20 | 12 | 16 | 21 | 32 | 12 | 42 | 1,2 |
Stranové rychlospojky se zakončením na hadici
| Objednací kód | ØA | ØB | ØC | CH | L | L1 | L2 | T |
|---|---|---|---|---|---|---|---|---|
| PTP10 | 10 | 5 | 8 | 11 | 20 | 10 | 34,5 | 1 |
| PTP12 | 12 | 6 | 10 | 13 | 22 | 11 | 37 | 1 |
| PTP16 | 16 | 9 | 12 | 17 | 24 | 11 | 43 | 1,2 |
| PTP20 | 20 | 12 | 16 | 21 | 32 | 12 | 45 | 1,2 |
3D modely ke stažení (ve formátu *.stp)
