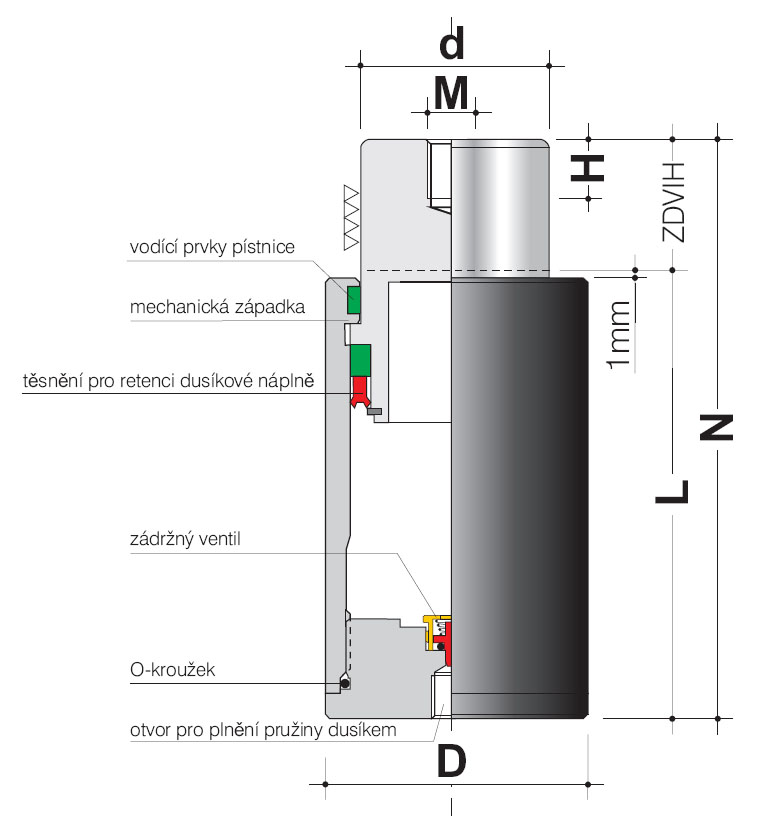

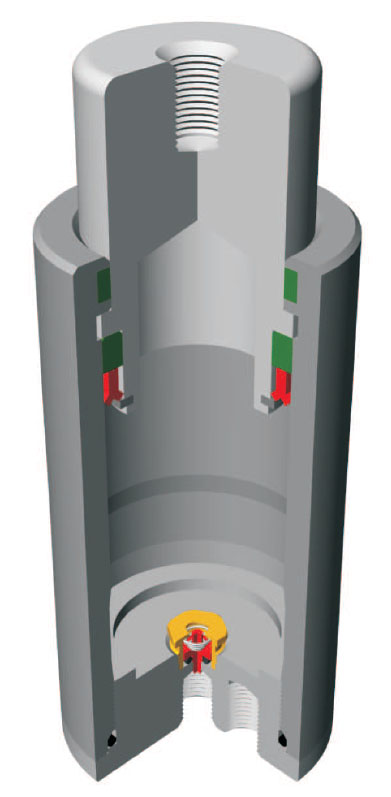

Pracovní cyklus těsnění pro retenci dusíkové náplně u pružin typu TOP probíhá přímo na tělese pružiny, a proto všechny produkty série TOP poskytují maximální hodnotu síly ve všech variantách průměru.
Pružiny tohoto typu vyžadují ochranu proti nečistotám.
Kompletní popis produktu (ve formátu pdf)

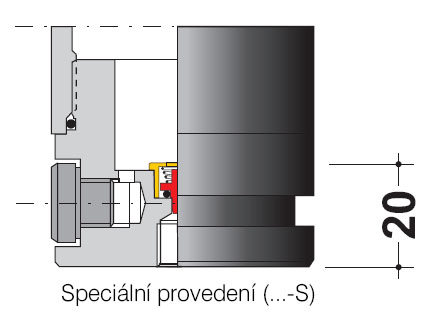

Speciální provedení:
Od průměru 50mm lze objednat verzi s bočním otvorem a zápustkovým víkem, které je opatřeno drážkou. Rozměr L a N: +20mm
Příklad objednávkového kódu: Nr. 8 TOP50-50-s
Typ TOP je možné objednat v těchto provedeních:
| TOP | Ø mm | daN | daN |
ZDVIH | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 13 | 15 | 25 | 38 | 50 | 63 | 75 | 80 | 100 | 125 | 160 | 200 | ||||
| 25 | 400 | 640 | ? | ? | ? | ? | |||||||||||
| 32 | 700 | 1120 | ? | ? | ? | ? | |||||||||||
| 38 | 1000 | 1600 | ? | ? | ? | ? | |||||||||||
| 50 | 2000 | 3200 | ? | ? | ? | ? | |||||||||||
| 63 | 3000 | 4800 | ? | ? | ? | ? | |||||||||||
| 75 | 4000 | 6400 | ? | ? | ? | ? | |||||||||||
| 95 | 7000 | 11200 | ? | ? | ? | ? | |||||||||||
| 120 | 10000 | 16000 | ? | ? | ? | ? | |||||||||||
| Max. počet zdvihů s mazáním |
250 | 165 | 100 | 50 | |||||||||||||
