Zátky bajonetové - série F

UPOZORNĚNÍ - OD LEDNA 2016 JIŽ VÝROBCE NEBUDE PLASTOVÉ ZÁTKY VYRÁBĚT.

Zátky bajonetové - série F

Systém rychlého zaslepení a uvolnění (patentováno).

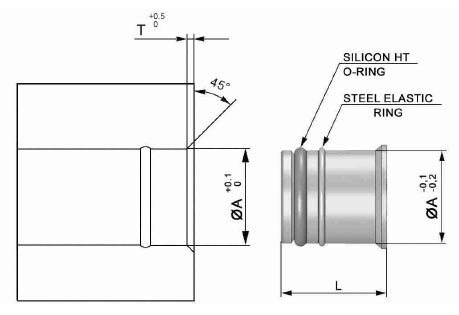

Objednací kódØATL
TP-8F 8 1,3 10
TP-10F 10 1,3 13
TP-11F 11 1,3 13
TP-11,5F 11,5 1,3 13
TP-12F 12 1,3 13
TP-14F 14 1,3 13



Charakteristika

  • rychlé vytvoření otvoru pro usazení
  • rychlost montáže a demontáže
  • odolnost proti teplotám do 150 °C
  • pracovní tlak max. 30 bar

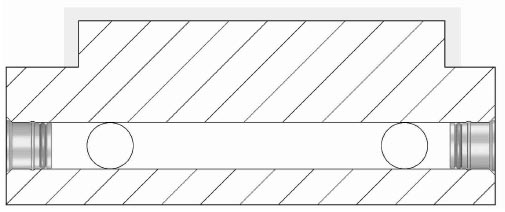

Instalace zátky

Otvor pro bajonetovou zátku je shodný jako pro zátky vyrobené z oceli a je tak možná jejich záměna.
N.B.:For the application of the plastic plugs it is absolutely necessary to realize the check canal.



Montáž zátky

  1. Zátku nasaďte na montážní klíč tak, aby díl A byl zeshora vsazen do zátky
  2. Zátku pomocí klíče umístěte do otvoru. Pevně držte díl A a zároveň šroubujte dílem B po směru hodinových ručiček (zhruba 1/2 otáčky) Pozn.: Jakmile je zátka utěsněna, není potřeba vyvíjet další tlak na dotěsnění.
  3. Vyjměte klíč



Demontáž zátky

  1. Vložte instalační klíč (oba díly, A i B) zeshora do zátky tak, aby díl A zapadl do otvoru v zátce
  2. Držte díl A a zároveň šroubujte dílem B proti směru hodinových ručiček než se zátka uvolní (zhruba 1/2 otáčky)
  3. Vyjměte klíč
  4. Otočte díl B tak, aby stranou se závitem směřoval do otvoru v zátce
  5. Vložte montážní klíč, díl A i B, do otvoru v zátce a šroubujte dílem B dokud zátka nebude držet na jeho konci
    pozn.: je třeba použít oba díly, protože díl A zabraňuje stržení závitu dílem B
  6. Povolte díl B o 1/2 otáčky a opatrně zátku vyjměte z otvoru
