Zátky bajonetové - standardní
UPOZORNĚNÍ - OD LEDNA 2016 JIŽ VÝROBCE NEBUDE PLASTOVÉ ZÁTKY VYRÁBĚT.
Zátky bajonetové - standardní
Systém rychlého zaslepení a uvolnění (patentováno).

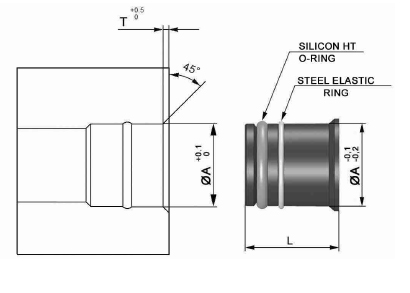

| Objednací kód | ØA | T | L |
|---|---|---|---|
| TP-8 | 8,5 | 1,3 | 10 |
| TP-10 | 10,5 | 1,3 | 13 |
| TP-12 | 12,5 | 1,3 | 13 |
| TP-14 | 14,5 | 1,3 | 13 |
Charakteristika
- rychlé vytvoření otvoru pro usazení
- rychlost montáže a demontáže
- odolnost proti teplotám do 150 °C
- pracovní tlak max. 30 bar

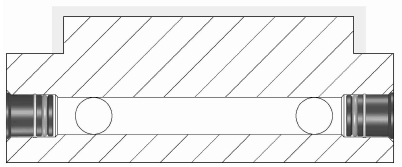

Instalace zátky
Otvor pro bajonetovou zátku je shodný jako pro zátky vyrobené z oceli a je tak možná jejich záměna.
N.B.:For the application of the plastic plugs it is absolutely necessary to realize the check canal.

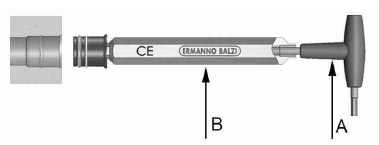

Montáž zátky
- Zátku nasaďte na montážní klíč tak, aby díl A byl zeshora vsazen do zátky
- Zátku pomocí klíče umístěte do otvoru. Pevně držte díl A a zároveň šroubujte dílem B po směru hodinových ručiček (zhruba 1/2 otáčky) Pozn.: Jakmile je zátka utěsněna, není potřeba vyvíjet další tlak na dotěsnění.
- Vyjměte klíč
Demontáž zátky
- Vložte instalační klíč (oba díly, A i B) zeshora do zátky tak, aby díl A zapadl do otvoru v zátce
- Držte díl A a zároveň šroubujte dílem B proti směru hodinových ručiček než se zátka uvolní (zhruba 1/2 otáčky)
- Vyjměte klíč
- Otočte díl B tak, aby stranou se závitem směřoval do otvoru v zátce
- Vložte montážní klíč, díl A i B, do otvoru v zátce a šroubujte dílem B dokud zátka nebude držet na jeho konci
pozn.: je třeba použít oba díly, protože díl A zabraňuje stržení závitu dílem B - Povolte díl B o 1/2 otáčky a opatrně zátku vyjměte z otvoru
