Zátky vnitřní
Zátky vnitřní
Charakteristika
- rychlost montáže a demontáže zátky (díky systému zachycení zátky na konci tyče)
- rychlé vytvoření otvoru pro usazení (proveditelné jakýmkoliv vrtákem)
- provedení s O-kroužkem z VITONu pro použití i ve vyšších teplotách
- možnost opakovaného použití zátky (bez omezení)
- schopnost zaslepit i otvory s větším průměrem (až do hodnoty Ød + 0,5 mm)
- hermetická nepropustnost zátky při průtoku kapaliny
- garantovaná těsnost a poloha i při vyšších tlacích

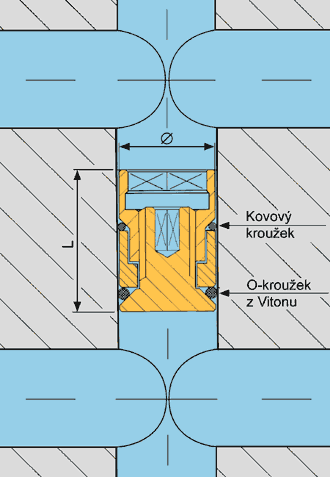

| Objednací kód | ØA | L | Polohovací tyč | ||
|---|---|---|---|---|---|
| TRI-6 | 6 | 12 | 10* | APT-0 | |
| TRI-8 | 8 | 14 | 10* | APT-1 |
|
| TRI-10 | 10 | 16 | 13,5* | APT-2 |
|
| TRI-11 | 11 | 16 | APT-2 | ||
| TRI-11,5 | 11,5 | 16 | APT-2 | ||
| TRI-12 | 12 | 16 | APT-2 | ||
| TRI-14 | 14 | 16 | APT-2 | ||
| TRI-15 | 15 | 16 | APT-2 | ||
| TRI-16 | 16 | 21 | APT-3 | ||
| TRI-18 | 18 | 21 | APT-3 | ||
| TRI-19 | 19 | 21 | APT-3 | ||
| TRI-20 | 20 | 21 | APT-3 | ||
| TRI-25 | 25 | 21 | APT-3 | ||
*zátky bez O-kroužku pro přepažení toku

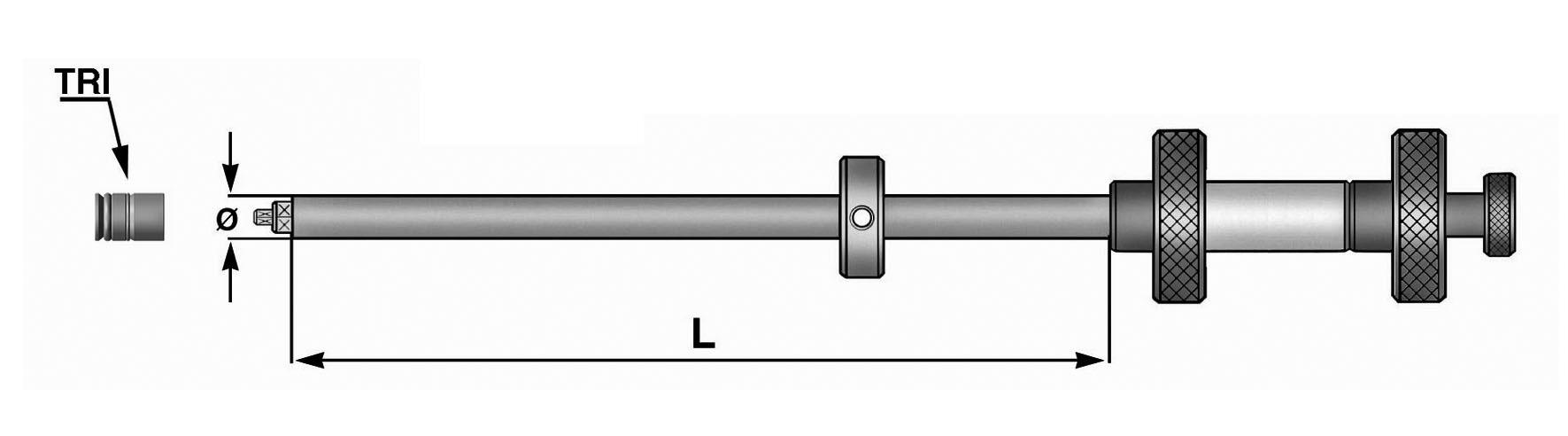

Polohovací tyč
Pro instalaci a demontáž vnitřní zátky
| Objednací kód | Ø | L |
|---|---|---|
| APT-0 | 5,9 | 250 |
| APT-1 | 7,7 | 400 |
| APT-2 | 9,7 | 800 |
| APT-3 | 14 | 1000 |
| Příloha | Velikost |
|---|---|
| 3D modely | 142.29 KB |
