Hadice a spojky Ø5mm
Mechanické parametry hadic:
- Provozní teplota: -40ºC - +93ºC
- Pracovní tlak: max. 415 barů
- Minimální poloměr ohybu: 15mm
- Vnější průměr: 5mm
Délka standardních hadic včetně spojovacích kusů:
| MODEL | A mm | L mm |
|---|---|---|
| ATN 150 | 168 | 150 |
| 175 | 192 | 175 |
| 200 | 215 | 200 |
| 250 | 263 | 250 |
| 300 | 311 | 300 |
| MODEL | A mm | L mm |
|---|---|---|
| ATN 350 | 358 | 350 |
| 400 | 406 | 400 |
| 500 | 501 | 500 |
| 600 | 596 | 600 |
| 700 | 692 | 700 |
| MODEL | A mm | L mm |
|---|---|---|
| ATN 800 |
787 | 800 |
| 900 | 882 | 900 |
| 1000 | 977 | 1000 |

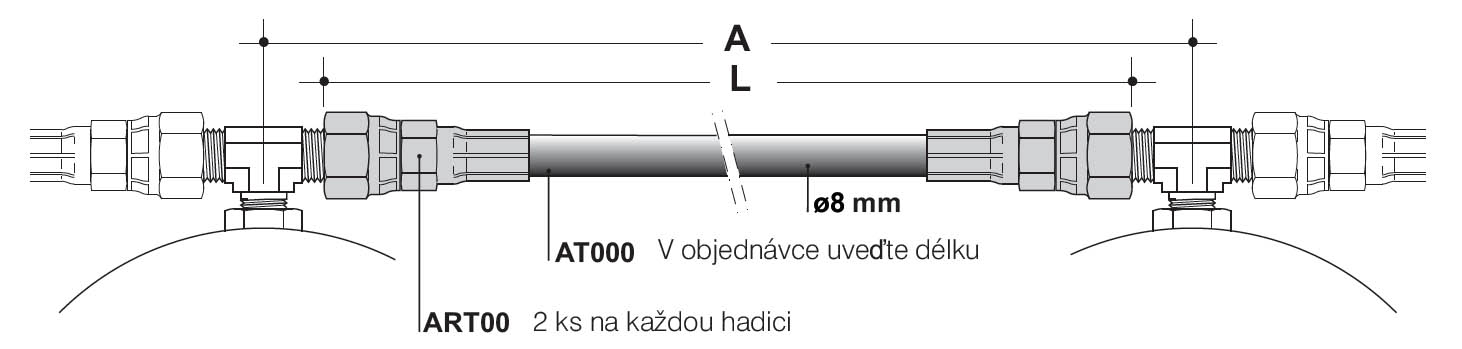

Výpočet délky hadice:
L = (A - 25) x 1,05 (rozměry v mm)
L = délka hadice včetně spojek

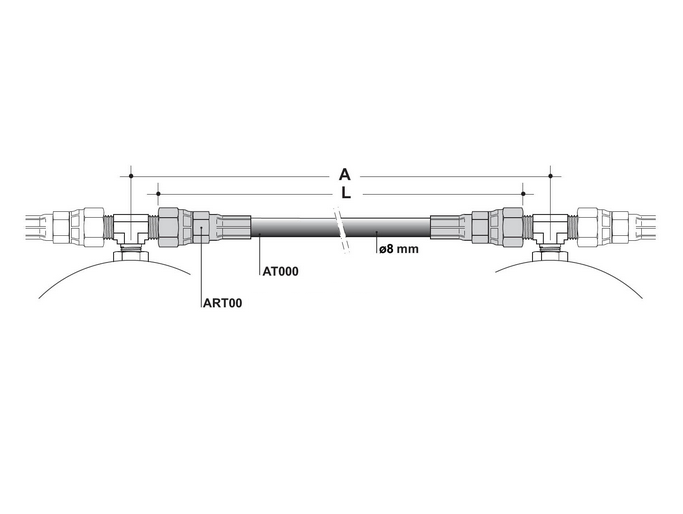

A = vzdálenost mezi spojovanými pružinami

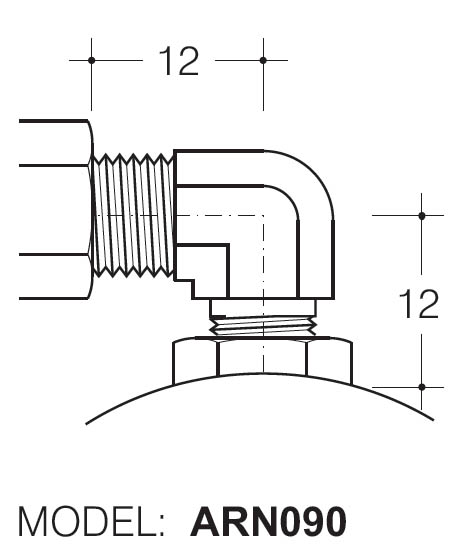

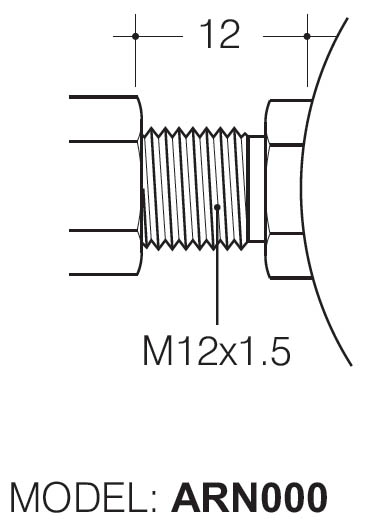

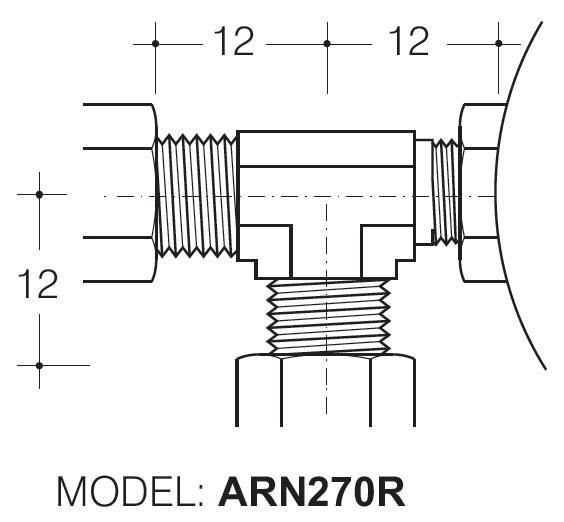

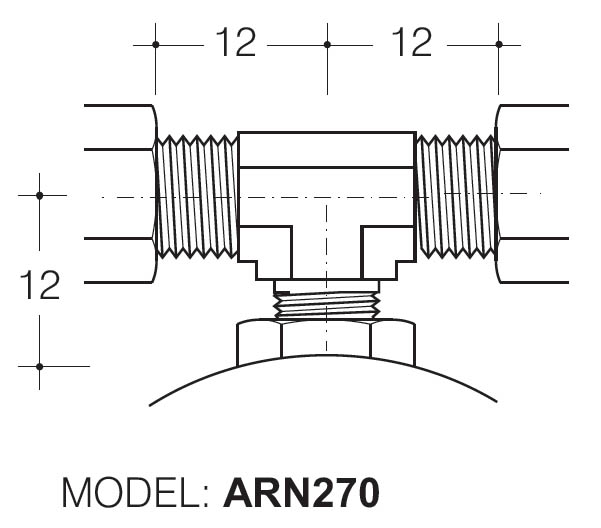

Spojky hadice-válec Ø5mm

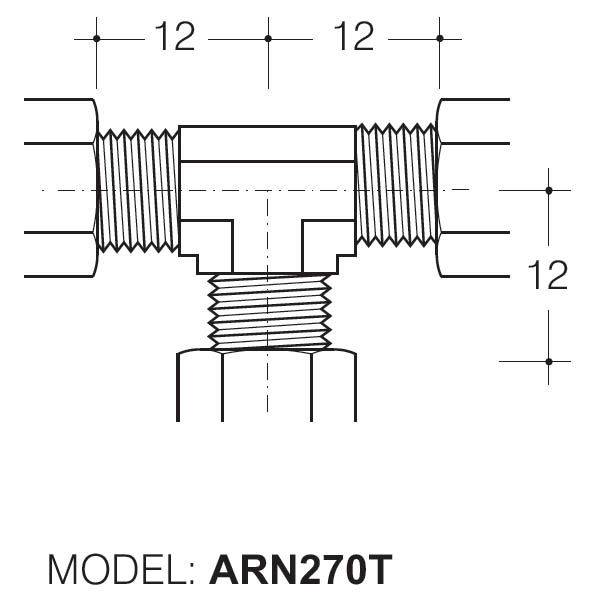

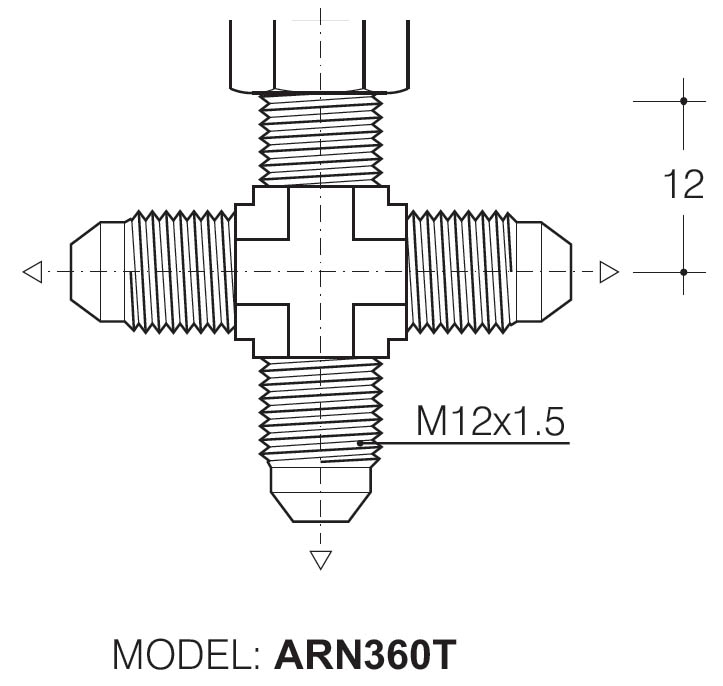

Spojky hadice-hadice Ø5mm
Hadice a spojky Ø8mm
Mechanické parametry hadic:
- Provozní teplota: -40ºC - +93ºC
- Pracovní tlak: max. 415 barů
- Minimální poloměr ohybu: 15mm
- Vnější průměr: 8,4mm
Délka standardních hadic včetně spojovacích kusů:
| MODEL | A mm | L mm |
|---|---|---|
| ATN 150 | 168 | 150 |
| 175 | 192 | 175 |
| 200 | 215 | 200 |
| 250 | 263 | 250 |
| 300 | 311 | 300 |
| MODEL | A mm | L mm |
|---|---|---|
| ATN 350 | 358 | 350 |
| 400 | 406 | 400 |
| 500 | 501 | 500 |
| 600 | 596 | 600 |
| 700 | 692 | 700 |
| MODEL | A mm | L mm |
|---|---|---|
| ATN 800 |
787 | 800 |
| 900 | 882 | 900 |
| 1000 | 977 | 1000 |
Výpočet délky hadice:
L = (A - 25) x 1,05 (rozměry v mm)
L = délka hadice včetně spojek
A = vzdálenost mezi spojovanými pružinami

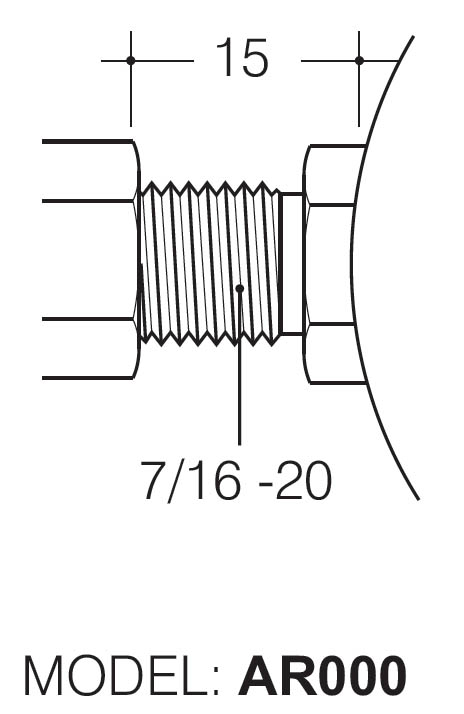

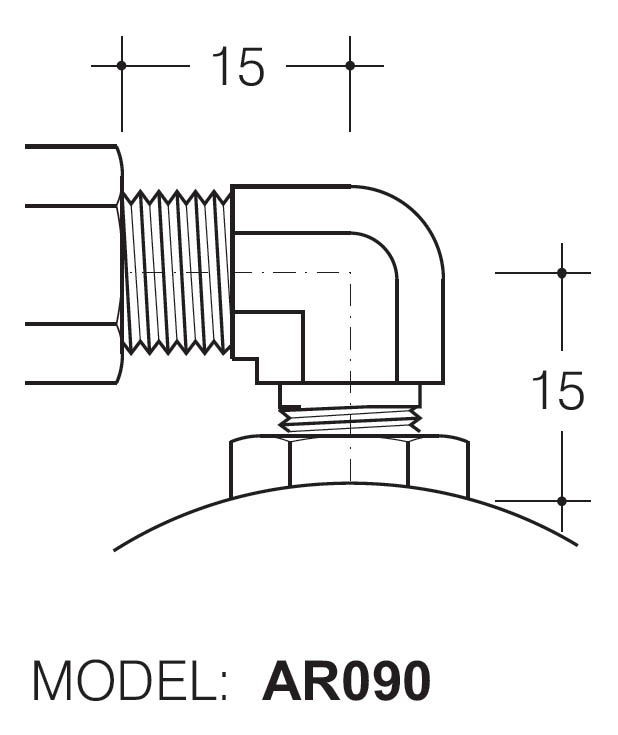

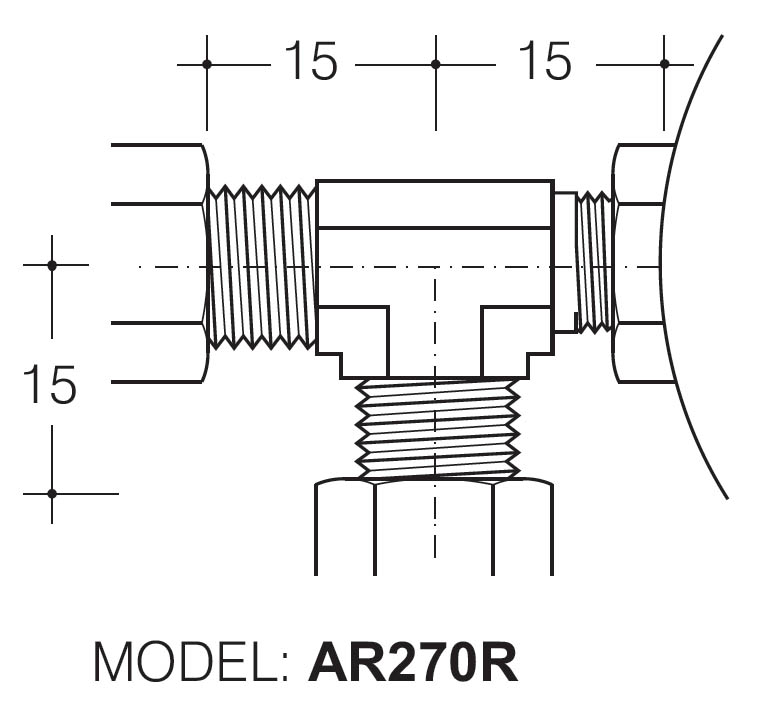

Spojky hadice-válec Ø8mm

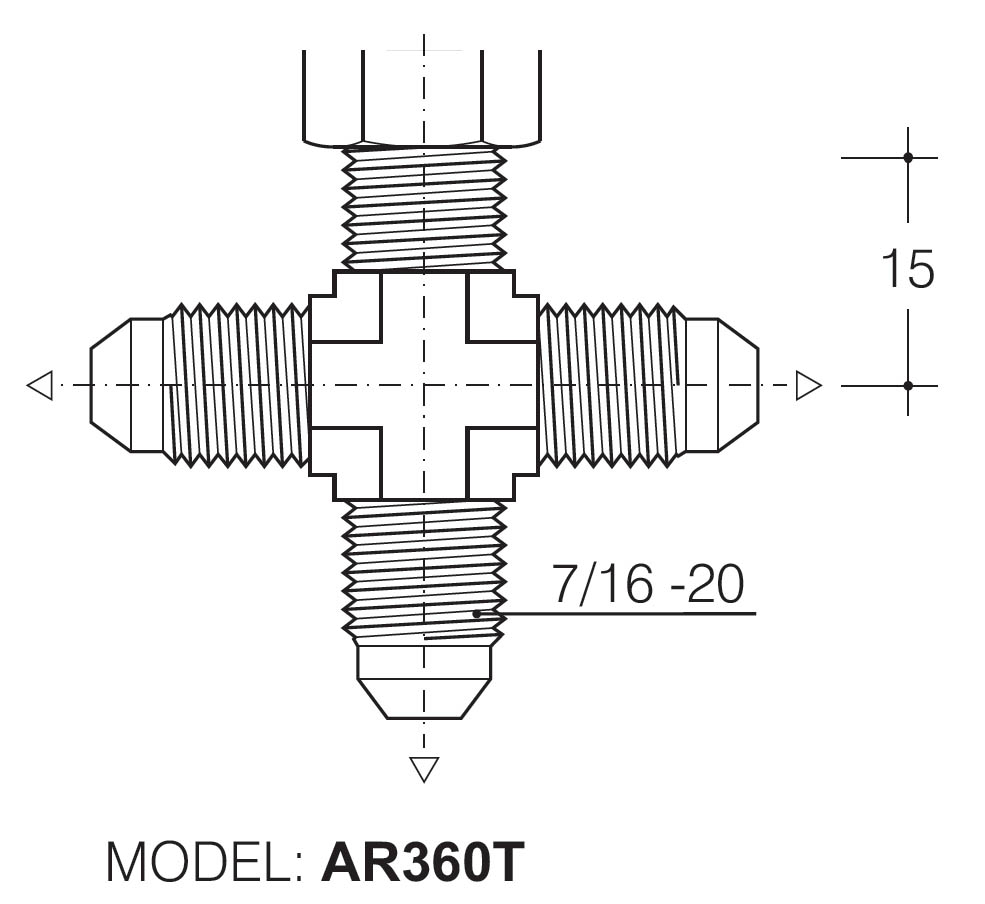

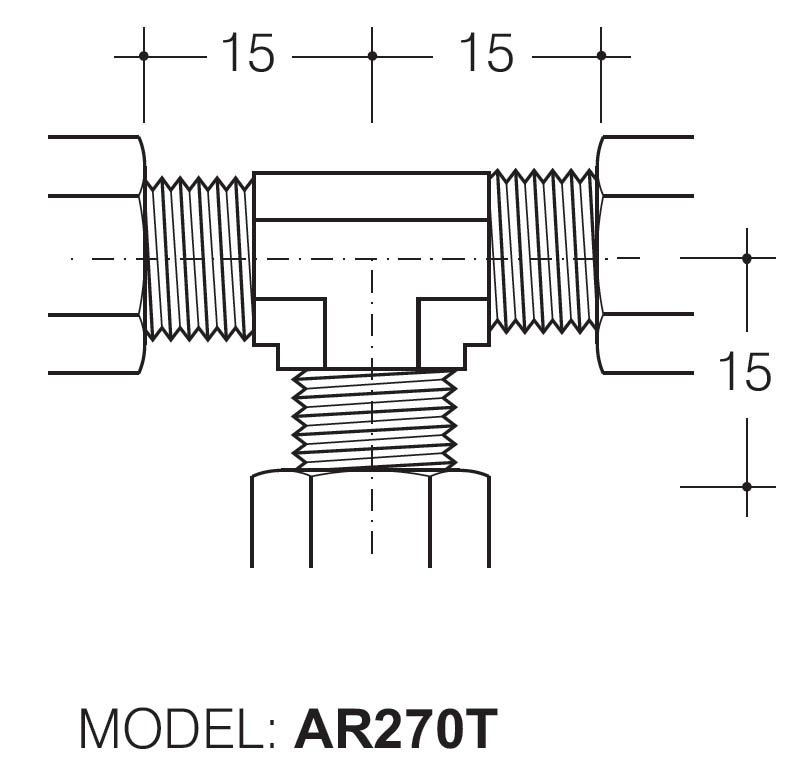

Spojky hadice-hadice Ø8mm
